    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet

    Ask Lasest Price
    Brand Name : UPE
    Model Number : RM-1137-A04-11 / RM-1137-B04-21
    Certification : ISO9002
    Price : $1-$5
    Payment Terms : T/T
    Supply Ability : 5KPCS/Day
    Delivery Time : 12-15 working days
    • Product Details
    • Company Profile

    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet

    2.0mm Pitch 4pin DIP Male Female Magnetic Power Connector With N52 Magnet


    Material and coating conform to ROHS and REACH standards

    100% short and open circuit test

    Material

    Pogo Pin/Turning Parts: Brass plating Au 0.125um

    Housing: Black HTN UL94 V-0

    Magnet: N52 NdFeB Plating Ni Cu Ni

    Mechanical:

    Contact force: 70g±20g,at 0.8mm working storke.

    Life test: 10000 cycle Min..

    Adsorption force test:The female docking adsorption is 600g±20%

    Electrical:

    Ratedv Voltage:12 V.

    Ratedv Current:2.0 A max

    Contact resistance of spring pin: 50mΩ Max

    Environmental performance:

    Operation Temperature: -25℃to +80℃

    SaltSpray: 24H

    4Pin Magnetic Cable Connectors Parameter:

    Name

    4Pin Magnetic Connector

    Type

    DIP

    Pin

    4pin or customized

    Pitch

    3.0mm

    Color

    Black

    Pogo pin/Turning parts

    Brass

    Housing

    Black HTN

    Magnet

    NdFeB N52 Plating Ni

    Spring force

    8020g,at 0.8mm working storke.

    Mechanical life

    10000 cycle Min..

    Current

    2.0A

    Voltage

    DC 12V

    Contact resistance

    50mΩ Max (PIN).

    High voltage test

    AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3 SEC.

    Salt spray test

    24H

    Certification

    ROHS or REACH compliant product

    Test

    100% open and short test


    4Pin Male Magnetic Connector Drawing Size

    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet


    4Pin Female Magnetic Connector Drawing Size

    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet


    Male Magnetic Connector Exploded View

    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet


    Female Magnetic Connector Exploded View

    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet

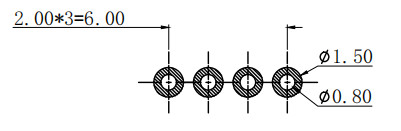

    Recommended pcb layout:

    2.0mm Pitch Magnetic Power Connector DIP Male Female Connectors 4 Pin With N52 Magnet

    Magnetic connector products application:


    1.Wearable devices, intelligent positioning equipment, children's smart wristbands, smart watches, wearable mobile phones,Bluetooth headsets, etc.) data cable, charging cable, magnetic strip wire end connection


    2.Medical equipment,wireless equipment,data communications equipment,telecommunication equipment,Automation and industrial equipment,audio-visual equipment


    3.Aviation ,aerospace electronic,military communication


    4.Automotive,car navigation,test and measurement equipment


    5.Consumer Electronics(mobile phones,tablet computers,Bluetooth headsets,camera,watch,portable consumer electronic products and many other electronic fields.)


    Why UPE shall be your partner?

    ● Reliability and durability

    ● Rapid design and delivery

    ● Reliable and honest partnership


    How to place the magnetic cable connector order
    * Identify Your Requirements(Type of Connector,Quantity Needed,Customized requirements,Technical Specifications)

    *Negotiate pricing & terms (bulk discounts may apply).

    *Confirm order details (connector type, quantity, customization).

    *Make payment (via PayPal, bank transfer, or other secure methods).

    *Shipping & Quality Check
    *Track the shipment.

    *Inspect the product upon arrival to ensure quality.
